歡迎來(lái)到揚(yáng)州市拓騰電氣有限公司！

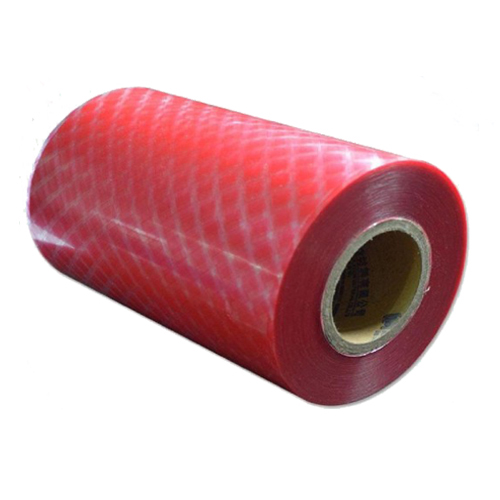

菱格上膠聚脂薄膜是將改性特種環(huán)氧絕緣樹脂呈現(xiàn)菱格狀涂覆在電工聚脂薄膜上烘焙成半固化階段的絕緣材料。由于菱格上膠聚脂薄膜的樹脂涂層不是整體而是呈點(diǎn)狀，未有涂層的通道十分有利于絕緣材料間空氣的排除和液體的浸入，使電暈破壞和局放破壞較少到最小值�？稍跉怏w或油的絕緣系統(tǒng)內(nèi)作層間絕緣。主要用于六氟化硫互感器和變壓器的層間絕緣及匝間絕緣。
互感器專用 菱格上膠聚酯薄膜，又稱 DDPET、DPRCPF, DIAMOND PATTERN RESIN COATED POLYEST FILM. 菱格上膠聚酯薄膜，又稱 DDPET、DPRCPF, DIAMOND PATTERN RESIN COATED POLYEST FILM. 是適用在互感器的高端新型材料
性能要求：
|
序號(hào) |
項(xiàng)目 (Property) |
單位 (Unit) |
要求(Demand) |
|||
|
DPRCF-05 |
DPRCF-07 |
DPRCF-10 |
||||
|
1 |
基材厚度 (Film thickness) |
mm |
0.05±0.005 |
0.07±0.010 |
0.10±0.010 |
|
|
2 |
抗張強(qiáng)度 (Tensile strength) |
Mpa |
≥150 |
|||
|
3 |
單面涂層厚度 (One side coating thickness) |
μm |
15~20 |
|||
|
4 |
單位面積重量(Substance) |
單面涂布 (One side) |
g/cm2 |
76±2 |
102±2 |
144±2 |
|
雙面涂布 (Two side) |
82±3 |
108±3 |
150±3 |
|||
|
5 |
熱收縮率 (Hot shrinkage) |
% |
≤3 |
|||
|
6 |
工頻擊穿電壓 (Breakdown voltage )50Hz |
V |
≥6000 |
≥7500 |
≥9000 |
|
|
7 |
粘結(jié)強(qiáng)度 (Welding strength) |
Kpa |
≥35 |
|||
產(chǎn)品固化條件：
在90℃±5℃保持16小時(shí)的條件下固化；或在110℃±5℃保持6小時(shí)的條件下固化。
貯存：
應(yīng)貯存于溫度不高于25℃的干燥、通風(fēng)、潔凈的環(huán)境，并應(yīng)避免高溫和日光照射。貯存期為半年，超過(guò)貯存期經(jīng)測(cè)試粘結(jié)強(qiáng)度，合格者仍可使用。
